商品の詳細:
お支払配送条件:
|
| 材料: | Chromeの高い合金A05 | 理論: | 二重吸引 |
|---|---|---|---|
| アプリケーション: | 鉱物処理 | タイプ: | 縦の片持梁 |
| 羽根車: | 5台の開いたバン | 標準的なシャフトの長さ: | 2100mm |
| ハイライト: | 垂直遠心ポンプ,垂直水中ポンプ |
||

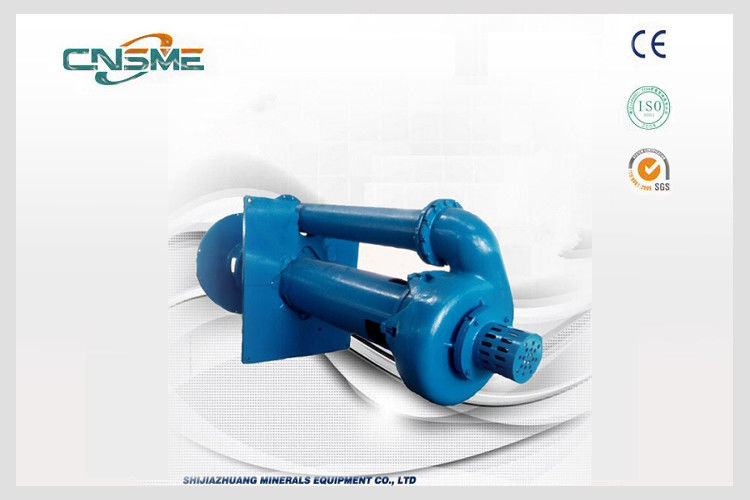

ディーゼルによって接続される二重吸引のCantilevered浸水許容のスラリー ポンプ
導入:
どちらかの堅い金属の部品とのSME SPの縦の油溜めポンプ設計はそれに理想をのためのします:•研摩および/または腐食性のスラリー
•大きい粒度
•高密度スラリー
•連続的なまたは「いびき」操作
•片持梁シャフトを要求する重い義務
特徴:
1. 流れの道の部品:このタイプのポンプ使用耐久力のある金属、インペラーは耐久力のある金属かゴムを選びます。
2. 軸受け部品:私達はグリースの潤滑を使用します。スラグ スラリーのプールの液体の高さに従って、ポンプ シャフトまたはサクション パイプの異なった長さを選ぶことができます。
3. 密封:シャフトのシールまたはシャフトのシール水を必要としません。吸引の容積の不充分な条件でまた普通次働くことができます。
指定:
|
構造の材料:
| 部分の記述 | 材料 |
| 包装 | A05- 高いクロムの合金 |
| インペラー | A05- 高いクロムの合金 |
| 背部はさみ金 | A05- 高いクロムの合金 |
| シャフト | 炭素鋼 |
| マウンティング プレート | 穏やかな鋼鉄 |
| こし器 | 金属 |
材料:Chromeの高い合金A05
物質的な化学条件、Weight%
| 記述 | 物質的な名前 | C | Mn | Si | NI | Cr | Mo | CU | P | V | S | 記述 | 硬度 |
| A05 | Ultrachrome | 2.92 | 0.98 | 0.54 | 0.8 | 27 | ≤0.8 | … | 0.062 | … | 0.051 | 27%のCrの腐食の抵抗力がある白い鉄 | 58-62HRC |
性能曲線:
| タイプ | サイズ | フレーム | インペラー:SV20206A05 | シャフトのシール | フレームの評価（kw） | 正常な最高速度（r/min） | 最高の道のサイズ（mm） |
| SP. | 200 | S | 5開いた活字合金のバン、直径:550mm | 腺パッキング、エキスペラー、機械シール | 110 | 850 |
65 |
| SV SPの縦の金属の油溜めポンプSpecifations及び価格 | ||||||||||||
| ポンプ モデル |
S×D （mm） |
正当 最高。力 （kw） |
材料 | 明確な水性能 | インペラー | |||||||
| 容量Q | 頭部 H （m） |
速度 n （r/min） |
Max.Eff. η% |
長さ シャフト（mm） |
いいえの ベーン |
ベーンDia。 （mm） |
重量 （kg） |
|||||
| インペラー | m3/h | l/s | ||||||||||
| SV/40P | 80×40 | 15 | 金属 （A05） |
19.44-43.2 | 5.4-12 | 4.5-28.5 | 1000-2200 | 40 | 900 | 5 | 195 | 285 |
| SV/65Q | 120×65 | 30 | 23.4-111 | 6.5-30.8 | 5-29.5 | 700-1500 | 50 | 1200 | 290 | 432 | ||
| SV/100R | 175×100 | 75 | 54-289 | 15-80.3 | 5-35 | 500-1200 | 56 | 1500 | 390 | 867 | ||
| SV/150S | 240×150 | 110 | 108-479.16 | 30-133.1 | 8.5-40 | 500-1000 | 52 | 1800 | 480 | 1737 | ||
| SV/200S | 320×200 | 110 | 189-891 | 152.5-247.5 | 6.5-37 | 400-850 | 64 | 2100 | 550 | 2800 | ||
| SV/250T | 200 | 180-1080 | 50-300 | 10-35 | 400-750 | 60 | 2400 | 605 | 3700 | |||
| SV/300T | 200 | 180-1440 | 50-400 | 5-30 | 350-700 | 62.1 | 2400 | 610 | ||||
金属によって並べられる縦のスラリー ポンプの材料:
| いいえ | 部分名 | 材料 |
| 1 | シャフト | 4140高い抗張Steel* |
| 2 | 忍耐 | SKF/Timken （標準） |
| 3 | 軸受ケーシング | HT250 |
| 4 | 軸受けスペーサ | 420ステンレス鋼 |
| 5 | 忍耐 | SKF/Timken （標準） |
| 6 | シム | 20#ステンレス鋼 |
| 7 | コラム | 20#ステンレス鋼 |
| 8 | こし器 | QT500-7 |
| 9 | 背部はさみ金 | 27.5% UltraChromeの合金 |
| 10 | インペラー | 27.5% UltraChromeの合金 |
| 11 | ポンプ包装 | 27.5% UltraChromeの合金 |
| 12 | こし器を下げて下さい | QT500-7 |
| 13 | 排出管 | 20#ステンレス鋼 |
| 14 | 洗い流す管 | Q235炭素鋼 |
| 15 | 連結 | 45#鋼鉄 |
| 16 | 中間の支持の部品 | 20#ステンレス鋼 |
200SV-SPの断面図
